一体化孔板流量计
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px

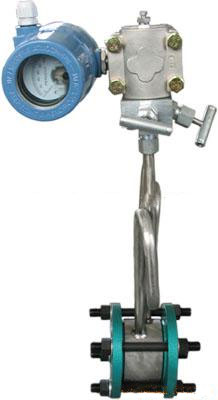

一体化孔板流量计  JD-LG

 一体化智能孔板流量计是采用标准或非标准节流装置产生差压信号,经差压、压力和温度传感器检测差压和流体的压力、温度信号,再通过转换电器和CPU的处理,对影响测量精确度的各种因素进行在线的动态全补偿,精确地测量出流体的流量。一体化智能孔板流量计可在石油、化工、天然气、矿冶、钢铁、电力、水利、给排水、造纸、制糖、制药、酿造、饮料、纺织、印染、化纤、环保和市政工程等行业广泛应用。

公称通径(mm):50~500
公称压力(MPa)≤10
环境温度:-20摄氏度~300摄氏度
流体介质温度:-20摄氏度~+300摄氏度
功能设置:可根据用户要求选配相关仪表,实现信号远传(可具备现场总线功能),智能补偿、显示流量或质量流量、标准体积流量等。
取压方式:环室取压和法兰取压;
基本误差:1%、1.5%、2.5%;
被测介质:液体、气体(包括天然气)、蒸汽;
供电电源:a、外电源供电:24V DC,
                b、内电源(电池)供电:3.6V DC;
    示:8位LCD显示瞬时流量、累积流量、流体压力、流体温度及故障代码;
输出信号:4mA~20mA DC,

适用范围
1.      公称直径: 15 mm ≤DN≤1200mm
2.      公称压力:PN≤10MPa
3.      工作温度:-50℃≤t≤550℃
4.      量程比:1:10, 1:15
5.      精度:0.5级,1级

一.JD-LG孔板流量计概述
      节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.
       孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06

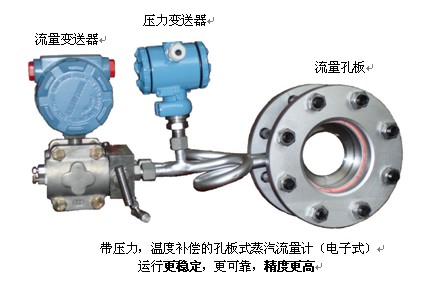

二.JD-LG孔板流量计外形
三、JD-LG孔板流量计工作原理
 充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。
 在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:
c-流出系数  无量纲
d-工作条件下节流件的节流孔或喉部直径
D-工作条件下上游管道内径
qm-质量流量 Kg/s
qv-体积流量 m³/s
ß-直径比d/D  无量纲
流体的密度Kg/m³
可膨胀性系数  无量纲

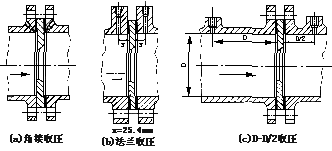

四、JD-LG孔板流量计结构
节流装置组成
  1. 节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
  2. 取压装置:环室、取压法兰、夹持环、导压管等
  3. 连接法兰(国家标准、各种标准及其它设计部门的法兰) 、紧固件。
  4. 测量管

主要技术参数
▲公称通径: DN25 – DN3000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度: ±0.5%、±1%、±1.5%
▲流量范围: ≥ 1:15
▲公称压力: 0.6、1.0、1.6、2.5、4.0、6.4、10(MPa)
▲被测介质:饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
▲被测介质温度:-10℃~+450℃
▲供电电源:智能流量积算仪220VAC, 流量变送器24VDC(由积算仪供电),
▲输出信号: 4-20mA DC或RS485通讯
▲防爆性能: 本安型ibIICT5


安 装
▲可水平、垂直安装,应保证管内充满液体。
▲孔板流量计前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
订货时请详细提供以下数据:
(1)被测介质 名称
(2)最大、常用、最小流量。
(3)工作压力、工作温度
(4)介质密度、粘度 (水,蒸汽,常用气体可以不提供)
(5)管道材质、内径、外径


显示仪表 江苏金鼎自动化仪表有限公司JD-XMJA型智能流量积算仪

 < 键上排依次显示: F瞬时流量t/h, P工作压力MPa,C工作温度℃





产品示意图


环室取压标准孔板
PN≤2.5

环室取压标准孔板
4.0≤PN≤6.4

钻孔取压标准孔板
PN≤2.5

紧固式八槽孔板
PN≤10

焊接式八槽孔板
PN≤10

径距取压标准孔板
PN≤2.5

高压透镜垫孔板
PN22,32

法兰取压标准孔板
4.0≤PN≤6.4





具有耐高温高压,耐冲击,使用寿命长,测量范围大,测量精度高的特点。适用于电厂高温高压蒸汽流量,热网管路,流速大的流体和流量测量。

具有两种形式:A: ISA1932喷嘴(标准喷嘴)
B: 长径喷嘴

【规格】
  DN 50~1000mn PN 1.0~31mpa


A: ISA1932喷嘴

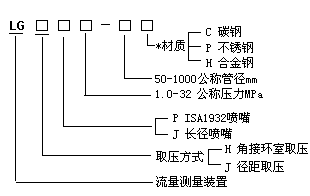

【型号】


B: 长径喷嘴



A: ISA1932喷嘴
B: 长径喷嘴

节流装置适用范围及有关技术指标

节流件名称
适用管道
(DN mm)
适用直径比B(d/D)
应用特点
流出系数不确定度Ec%
设计标准


角接取压标准孔板

环室式
50-500
50-500
0.2-0.75
0.2-0.75
适用于清洁介质其中GD结构适合高温高压条件下流量的测量
0.6-0.75%
ISO5167
GB/T2624-93
夹紧环式
50-500
0.2-0.75
易于清除污物,可用于不太清洁流体流量的测量
斜钻孔式
450-1000(3000)
0.2-0.75
法兰取压标准孔板
50-1000
0.2-0.75
易于清除污物,适用于各种介质

0.6-0.75%
ISO5167
GB/T2624-93
径距取压标准孔板
50-1000
0.2-0.75
角接取压标准喷嘴
(ISA1932喷嘴)
50-500
0.3-0.8
压损小,寿命长,尤其适用于蒸汽流量测量
0.8-1.2%
ISO5167
GB/T2624-93

长径喷嘴
50-630
0.2-0.8
压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量
2.0%
ISO5167
GB/T2624-93

经典文丘利管
机械加工式
100-800
0.2-0.8
压力损失小,所需直管段小于孔板、喷嘴
1.0%
ISO5167
GB/T2624-93
粗焊铁板式
200-1200(2000)
0.4-0.7
1.5%

文丘利喷嘴
65-500
0.316-0.77
同上
1.2-1.75%
ISO5167
GB/T2624-93
1/4圆孔板
25-150
0.245-0.6
适用于低雷诺数
2.0-2.5%
DIN   BS
锥形入口孔板
25-250
0.1-0.316
同上
2.0%
BS
圆缺孔板
50-1500
0.32-0.8
适用于赃污,有气泡析出或含有固体微粒的流体测量。
1.5%
DIN
偏心孔板
100-1000
0.46-0.84
1-2%
ASME
小孔板
12.5-40
0.2-0.75
适用于小管道流量测量
0.75%
ASME
透镜式孔板
12.5-150
0.2-0.75
适用于高压常温小管道流量测量
0.6-0.75%
ISO5167ASME
端头孔板
大于等于15
0.2-0.62

1.5-2.0%


双重孔板
25-400
0.2-0.8
适用于大流量测量




限流孔板






名称
型号
取压方式
公称管径(mm)
公称压力(MPa)
执行标准(结构)












标准孔板
LGB
角接(环室取压)
50~400
小于10
GB2624 K07(兰化)DG
LGB-Z
角接(钻孔取压)
400~2000
小于1.6
LGB
环室(八槽)
50~400
小于32
流量测量手册
LGB
环室(无法兰焊接式)
50~275
小于28.22
流量测量手册DG0711~0718
LGB-F
法兰取压
50~800
小于2.5
GB2624 K06(兰化)
LGB-F
法兰取压
50~400
4.0~40
GB2624 K06(兰化)石化
LGB-J
径距取压
50~760
小于10
GB2624








标准喷咀
LGP
角接(环室取压)
50~400
小于10
GB2624
流量测量手册
LGP-Z
角接(钻孔取压)
400~500
小于1.6
LGP
环室(八槽)
50~300
小于32
流量测量手册
LGP
环室(高压透镜垫式)
15~150
小于32
LGP
环室(无法兰焊接式)
175~350
小于17.36
DG 0702~0710
长径喷咀
LGC-J
径距取压
50~630
小于16
GB2624
1/4圆孔板
LGH
角接取压
50~260
小于10
GB2624
流量测量手册
LGH-F
法兰取压
50~200
小于6.4
文丘里喷咀
LGL
角接取压
65~500
小于2.5
文丘里管
LGW
特殊取压
50~1200
小于2.5
双文丘里管
LGW-S
特殊取压
小于1000
小于0.6
小管径孔板
LGX
角接取压
12~40
小于6.4
K07(兰化)
LGX-F
法兰取压
12~40
小于6.4
企业标准
高压透镜垫
LGT
角接取压
50~150
小于32
流量测量手册


圆缺孔板
LGQ
角接(环室取压)
100~400
小于1.6
LGQ-Z
角接(钻孔取压)
400~1000
小于1.6
LGQ-F
法兰取压
100~350
小于6.4
双重孔板
LGS
角接取压
100~400
小于6.4
偏心孔板
LGN
角接取压
100~1000
小于6.4
限流孔板
LG-XL


10~300
小于6.4
企业标准
锥形入口孔板
LGR
角接取压
25~1000
小于10
GB2624
机翼测风装置
LJY
特殊取压
少于1000
小于0.6
企业标准

一体化孔板流量计安 装 :
▲a  可水平、垂直或倾斜安装,应保证管内充满液体。
▲b 节流装置前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物。
▲c 直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
▲d 引压管路安装应符合标准规定的规范。
订货须知:
订货时请详细提供以下数据:
(1)被测介质
(2)最大、常用、最小流量。
(3)工作压力、工作温度
(4)介质密度、粘度
(5)管道材质、内径、外径
(6)允许压力损失
(7)取压方式
