限流孔板流量计
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px

概述
    限流孔板为一同心锐孔板,用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降,通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值,即超过临界压力降时,不论出口压力如何降低,流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。
    限流孔板作为节流元件,由于具有结构简单、易加工、制造成本低、安装方便等优点,在满足工艺要求的前提下,使用限流孔板代替调节阀来限定流量或降低压力,将会大大地降低投资和操作维修费用,因此在国外已被广泛地应用于工艺装置,对装置的安全运行起着重要的作用。
使用范围:
    1、管道通径:DN10~DN1000(mm)
    2、工作压力:0.6~32.0(MPa)
    3、孔径比:0.05≤β≤0.70
    JD—XL限流孔板可用于限制流体的流量或降低流体的压力。限流孔板是按HG/T20570 -1995进行设计制造,按JJG640-94进行检定。无需实流标定。适用于:
    (1)工艺物料需要降压且精度要求不高。
    (2)在管道中阀门上、下游需要有较大压降时,为减少流体对阀门的冲蚀,当经孔板节流不会产生气相时,可在阀门上游串联孔板。
    (3)流体需要小流量且连续流通的地方,如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。
    (4)需要降压以减少噪声或磨损的地方,如放空系统



测量原理
流体通过孔板就会产生压力降,通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值,即超过临界压力降时,不论出口压力如何降低,流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。
    限流孔板按孔板上开孔数量分为单孔板和多孔板;按孔板数量可分为单级和多级。
流量计算公式:
限流孔板流量计
式中: ——分别为质量流量(㎏/s);
——流出系数 ;
——分子量;
——节流件开孔直径,m;
——管道内径,m;
——被测流体密度,㎏/m;
——孔板前压力,Pa;
——孔板后压力 ,Pa;
——压缩系数,Pa;
——孔板前流体系数,Pa;
——等熵指数,Pa;
限流孔板流量计
用途
1、工艺物料需要降压的场合。
2、在管道中阀门上、下游需要有较大压降时,为减少流体对阀门的冲蚀,当经孔板节流不会产生气相时,可在阀门上游串联孔板。
3、流体需要小流量且连续流通的地方,如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。
4、需要降压以减少噪声或磨损的地方,如放空系统。
主要技术参数
1.       公称直径:10mm≤DN≤500mm
2.          公称压力: PN≤42Mpa
3.          工作温度:-50℃≤t≤550℃
4.          级数:单级、多级
5.          孔数:单孔、多孔
6.       精度:1级,1.5级,2级
7.       连接方式:焊接、法兰连接
8.       参照标准:GB2624、HG/T 20570、GD2000、GD87
结构形式

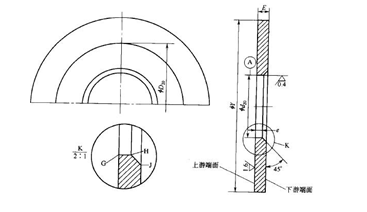

限流孔板的结构与标准孔板结构相同,如图所示
限流孔板流量计
型号标记方法:BF-XLB-DN□ 限流孔板
BF——基本型号;- XLB——限流孔板
DN□——公称通径(㎜)例如DN200,为公称通径200㎜。
选型要点:
⑴   气体、蒸汽
      为了避免使用限流孔板的管路出现噎塞流,限流孔板后压力(P2)不能小于板前压力(P1)的55%,即P2≥0.55P1,因此当P2<0.55P1时,不能用单级,要选择多级,其级数要保证每级后压力大于孔板前压力的55%。
⑵ 液体
a、当液体压降小于或等于2.5MPa时,选择单级孔板。
b、当液体压降大于2.5MPa时,选择多级孔板,且使每块孔板的压降小于2.5MPa。
