外夹式超声波流量计
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px

外夹式超声波流量计



JD-TDS-100型外夹式超声波流量计利用了低电压、多脉冲发射接收原理,采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法;通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场。简单方便的传感器易于现场人员安装维护。

壁挂主机 防爆型主机 盘装型主机 外夹式传感器 高温传感器

项目

性能/参数

测量主机

准确度

1.0 %

重复性

0.2%

流速范围

0-64m/s

测量周期

500mS (每秒2次,每个周期采集128组数据)

测量原理

超声波时差原理,4字节IEEE754浮点运算

显示接口

可连接2×10背光型汉字或者2×20字符型液晶显示器

操作

外接16键轻触键盘以及PC计算机设参软件

输入

3路4-20mA输入可选,准确度0.1% ,可输入压力、液位、温度等信号,也可以作为数字接口使用

两路三线制PT100铂电阻输入回路,可实现热量计量功能(焓差法)

输出

电流信号 (可选模块):4-20mA, 阻抗600Ω浮空,准确度0.1% 。
频率信号 (可选模块):1-9999Hz之间任选,OCT输出。
脉冲信号:正、负、净流量及热量累计脉冲,双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程,默认200ms) 。
报警信号:双路OCT输出,可选近20种源信号。
数据接口:隔离RS485串行接口。

通讯协议

MODBUS协议、MBUS协议、FUJI扩展协议,推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议

其它功能

自动记忆前64日、前32个月、前2 年的累积流量和工作状态;自动记忆前16次上、断电时间和流量并可实现自动或手动补加;
可编程定量控制器(可使用外部输入信号或MODBUS指令启动);
1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备;
工作参数可固化到机内的FLASH存储器中,上电时自动调出;
用户能够通过E-mail传送来的代码文件实现软件升级
故障自诊断功能。
故障时间计时器。

工作电流

50mA (不连接键盘显示和蜂鸣器不响的条件下)

备用电池

使用CR2032,在24VDC断电条件下保持10万小时数据不丢失

环境温度

-10℃~70℃(大于此温度范围要求请与厂家联系)

工作时间

连续

版 本 号

TDS12

TDS13

TDS14

TDS15

电  源

24VDC

8~30VDC

24VDC

85~264VAC/24VDC

尺寸(mm)

Φ84

116×62

92×36

150×95

传感器

外缚式

标准S1型,适用管径DN15~100mm
标准M1型,适用管径DN50~1000mm
标准L1型,适用管径DN300~6000mm
高温S1H型,适用管径DN15~100mm
高温M1H型,适用管径DN50~1000mm
其它厂家的传感器

插入式

测量管道材质不限(不停产安装)适用于管径DN80以上。

管段式

π型管段式:适用于管径DN25-DN40,整机测量精度±0.5%
标准管段式:适用于管径DN50~DN1000,整机测量精度±0.5%

信号电缆

专用SEYV75-2屏蔽双绞线缆,出厂标配5米,特定场合单根可加长至500 米(不推荐)。

防护等级

IP68(可浸水工作)

可测管道

管材

钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道,允许有衬里。

衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。

内径

15mm~6000mm(π型管段式内径可小至2毫米)

直管段长度

上游≥10D,下游≥5D,距泵出口处≥30D。

测量介质

种 类

水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。

浊 度

≤20000 ppm,污水测量效果好,绝大多数污水管道可稳定测量。

温 度

-40℃~160℃

流 向

可对正反向流量分别计量,并可计量净流量。

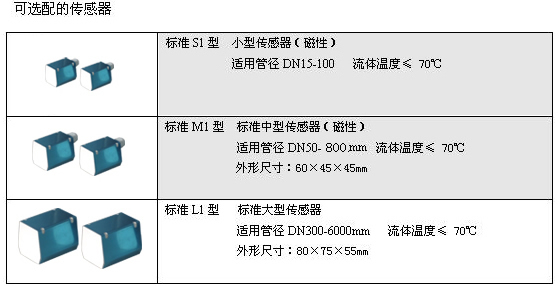

可选配的传感器






可选配的传感器
基本型号
测量范围
流体温度
精度
标准外夹式
 TS-2(小型)
JD-TUF-2000S
DN15-100mm
-30℃~90℃
优于 ±1%
外夹式传感器
 TM-1(中型)
JD-TUF-2000S
DN50-1000mm
 TL-1(大型)
JD-TUF-2000S
DN300-6000mm

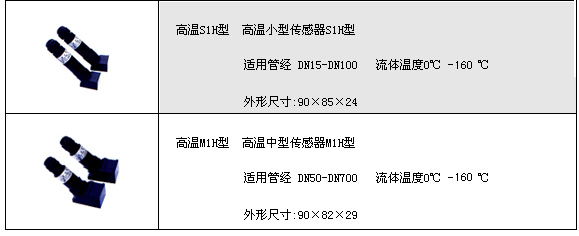

高温外夹式
 HTS-1(小型)
JD-TUF-2000S
DN15-100mm
-30℃~160℃
 HTM-1(中型)
JD-TUF-2000S
DN50-1000mm
插 入 式
 TC-1(标准插入)
JD-TUF-2000S
DN80-6000mm
-40℃~160℃
TLC-2(加长插入)
JD-TUF-2000S
标准管段式
标准管段式
JD-TUF-2000S

DN15-1000mm
(详见附录2)

-40℃~160℃
优于 ±0.5%
电  源
 一次表DC8-36V, 二次表AC220V或DC24V
输  入
 3路4~20mA模拟输入,2路三线制PT100电阻信号输入
输  出
 隔离 RS232/RS485 输出,2 路隔离 OCT输出,1 路隔离 4-20mA 输出( 无源 )
通信协议
 METER-BUS协议,MODBUS 协议,富士扩展协议,简易水表协议



  测量组成图


    壁挂型 JD-TUF-2000S
  • 用于挂墙安装
  • 尺寸:170×180×56mm

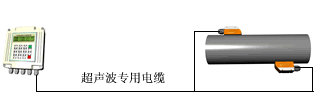

外夹式测量图
    盘装型 JD-TUF-2000SS
  • 用于仪表盘安装
  • 尺寸:152×76mm
插入式测量图
    壁挂型 JD-TUF-2000SD
  • 防爆等级DⅡBT4
  • 尺寸:298×298×110mm

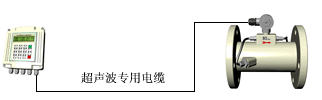

管段式测量图


仪表标配件




高强度防护箱(防尘、防水、抗冲击)
高强度防护箱(防尘、防水、抗冲击)
超声波专用信号电缆5m×2
电源线(便携)
超声波专用耦合剂
数据线(手持)
1个  长度:3m,用于测量管道周长或两个探头间的安装距离.
2卷  长度:30m
卷尺 3m
热敏打印纸 30m×2
拉紧器 3m×2
电源线(手持)

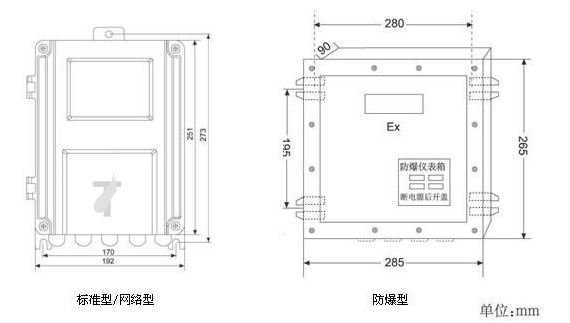

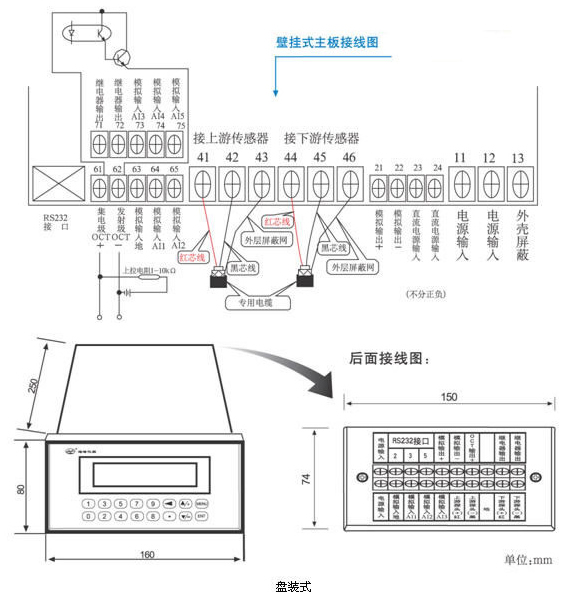

外形尺寸与接线图
