速度面积式明渠超声波流量计
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px

速度面积式明渠超声波流量计



概述
JD-900V系列速度面积式明渠流量计是用于测量非满管、开口排放的渠道液体流量的仪表。可广泛应用于化工、电力、冶金、矿山、水利等行业。生产和检定标准依据国家《速度式流量计》检定规程JJG198-1994。
    用               点


●  城市供水引水渠                                 ●  对渠道的截面形状、尺寸无特殊要求。
●  污水治理流入和排放渠                         ●  可以不停水安装、维护。
●  工矿企业化工液体、废水排放渠道           ●  不阻流,无水头损失。
●  水利工程和农业灌溉用渠道                   ●  渠道的截面较大时采用多声道测速,实现高精度测量。
●  泄洪闸门流量测量                              ●  可测量正、反两个方向的流量和流速。
                                                        ●   测量范围大,准确度高。
   ●  可用于槽堰式或其他方式明渠流量计的标定设备。

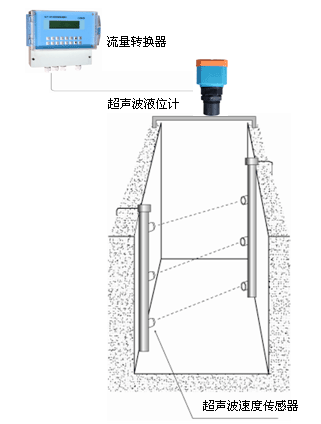

   工作原理

采用超声波速度差法(超声波在液体流动方向和相反方向的传播而引起的速度差)测量液体平均流速V,液位计测量液位深度H,当渠道截面形状、尺寸确定后,就可计算出渠道内液体流量Q。Q = V × H × S(H),S(H) 为液位深度与水流截面积的函数关系式。

    流量转换器
● 通过发射和接收超声波信号,采用超声波速度差法原理测量液体流速。
● 接收液位计信号,依据设定的液位量程计算液位深度。
● 根据菜单设定的渠道的截面形状、尺寸,计算液体瞬时流量、累计流量
 中文显示和中文操作菜单
 数据记录与存储
  可查询前720小时,前365天,前36个月和前十年的流量数据。
 信号输出
  420mA, 累计量脉冲,RS-485,可接入(或嵌入)GSM/GPRS模块实现无线数据传输,可配接打印机。

    超声波速度传感器

超声波速度传感器是实现声电相互转换的器件。当受到电脉冲激励时产生声波,受到声波激励时输出电信号。单声道为两只传感器,双声道为四只传感器,三声道为六只传感器。传感器固定在支架上,浸入水中。我公司的陶瓷型超声波速度传感器,耐摩擦、耐腐蚀、长寿命可长期浸水工作。


    液位计
●     超声波液位计

采用超声波回声测距法测量液位,该液位计为智能型非接触式液位测量仪表。具有自动功率调整,增益控制,温度补偿,采用先进的检测技术和计算技术,提高仪表的测量精度,对干扰回波有抑制功能,保证测量结果的真实。液位计固定安装在渠道水位观测点上方。探头发射面垂直对准水面。
电源:DC24V
输出:420mA(四线制)RS485
量程:02m,05m010m015m
控制:二路继电器
准确度:0.25%
环境温度:-25℃-55℃
防护等级:IP67
分辨率:1mm
显示方式:16×2 LCD背光
耐腐型一体化液位计
安装开孔尺寸 68mm
外壳材料:高强度工程尼龙(PA6 GF30

●     静压式液位计
静压式液位计由压敏元件、不锈钢外壳、连接电缆组成。当液体密度一定时,液位高度与液体压力成正比,测出液体压力便可计算得到液位高度。
测量范围: 02m05m 010m 0100m(电缆式)
准度等级: 0.5%
介质温度:-1070
供电等级DC 1632V
信号输出: 420mA(两线制)
防护等级:IP68
外壳材料:不锈钢

超声波液位计不与被测液体接触,适合测量污水、腐蚀性液体。静压式液位计浸入被测液体,适合测量较纯净的固体颗粒较少的水质。
    机械部件

横跨梁、传感器支架是用于固定超声波速度传感器和液位计,当水流冲击时传感器不会晃动。横跨梁的材质一般为槽钢、工字钢,支架材质为不锈钢。横跨梁、支架的结构形式及尺寸要根据现场具体情况而定。结构要考虑牢固,风吹和水流冲击不能摇动。
    安 装

    超声波速度传感器的安装
    超声波速度传感器要安装在直渠道部分,直渠道的长度应大于渠宽的3倍以上。
    Z方式
每一对传感器的连线与水流方向的夹角为300

   直线方式

每一对传感器的连线与水流方向的夹角为0



     液位计的安装

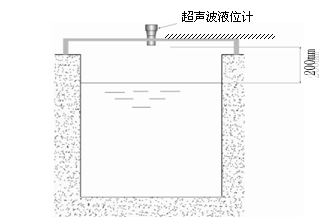

    超声波液位计
    超声波液位计应安装与渠道中央的正上方,保证测量到液位的最低点。最高水面距离传感器底面要大于0.2m






   静压式液位计
    静压式液位计固定在支架上放入水中,并距渠底20mm,防止污泥将取压孔堵塞。








   选 型

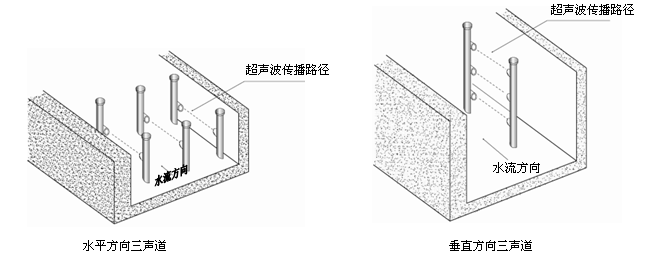

  ●  声道数的选择
   渠宽小于3米,液位低于2米时一般选单声道;其余情况选双声道或三声道。
●   超声波速度传感器安装方式的选择
   渠宽小于3米时,选择Z方式;大于3米时,选择直线方式。
●   液位计的选择
   液体中杂质、沉淀物较少,液体无腐蚀性时可选静压式液位计;否则应选超声波液位计
   技术参数


  单声道超声明渠流量计 双声道超声明渠流量计 三声道超声明渠流量计
流量范围
0-12m/s
准确度(%)
2
1.5
1.0
测量液体
 水、污水及其他液体
信号输出
 1、4-20mA:阻抗小于500Ω,光隔离,准确度0.1%。
 2、RS-485:光隔离,波特率可选,传输距离大于1.6km。
 3、 打印机:选配(壁挂式转换器)。
键盘
 壁挂式:2 x 8   盘装式:16键
显示器
 2 x 10汉字显示,带有背光。
测量功能
 流量、速度、累计流量、运行时间。
数据贮存
 可贮存前720小时,前365天,前36个月,前10年数据,内容包括流量,累 计流量。
环境温度
 转换器:-10~45℃
 超声速度传感器:-30~160℃
 超声传液位感器:-20~45℃
转换器防护等级  壁挂式传感器:IP65; 盘装式传感器IP52;
超声传感器防护等级
 超声速度传感器:IP65;超声传液位感器:IP52;
超声传感器
电缆型号
 超声速度传感器:SEYV75 -2   超声传液位感器: RVVP3 x 0.3
工作电源
 AC: 220V±10%  DC:12-36V  1.5W

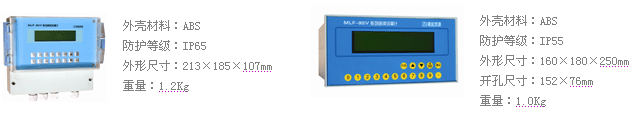

换器外型尺
 壁挂式:213 x 185 x 107mm   盘装式:160 x 80 x 250mm

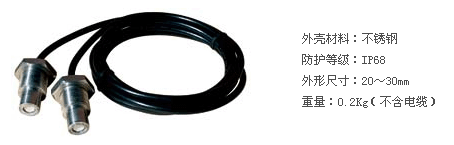

超声速度传感器
外型尺寸
 Ø20 x 30mm   固定架尺寸视具体渠深而定
超声液位传感器
外型尺寸
 高205 宽115 厚120.开孔螺母安装 M66 x 3
转换器重量
 壁挂式:1.2kg   盘装式:1.0kg
超声速度传感器重量  0.2kg
超声传感器重量
 1.5kg

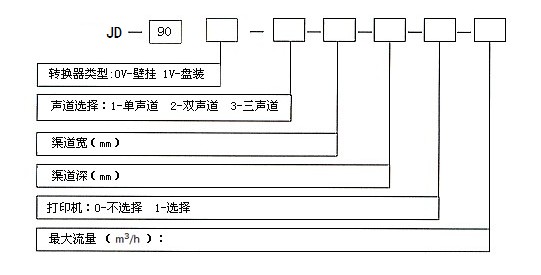

   选型编码

例如,选型壁挂式转换器,三声道超声速度传感器,渠宽、深各500mm,不带打印机。
