手持式超声波流量计
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px

手持式超声波流量计

手持式超声波流量计
概 述
JD-120手持式超声波流量计采用外夹式传感测量液体流量。安装过程极为简单,全中文的人机界面,更易于操作。特别适合流量平衡测试及流量监测:饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油、化工液体等。

特点
● 非接触式测量方式、体积小、重量轻、携带方便。
● 传感器的安装简单容易,使用于测量各种大小管道导声介质。
● 测量过程不需要破坏管道,不需停产,传感器不与被测介质接触,无压损。
● 适合测量金属管道、塑料管道及其它透声材料的管道。
● 内置可充电电池,可连续工作时间12小时以上。
● 智能型现场打印功能,保证流量数据的完整。

主要技术指标



管径范围(mm)
DN20~4000
流速范围(m/s)
0.01~12
准确度(%)
±1.5(标定后±1.0)
测量液体
水、河水、海水、石油、化学液体等均质流体。
管道材质
金属、非金属等致密材料
信号输出
手持式:RS-232选配台式打印机
键盘
4×4汉字键盘
显示器
2×10中文显示器
测量功能
显示瞬时流量、瞬时流速、正累计流量、负累计流量、累计运行时间,周期打印。
数据存储
可存贮前720小时,前365天,前36个月和前十年的测量数据,包括瞬时流量、累计流量、断电时间等。
环境温度
转换器:-10~45℃(特殊情况向厂方说明)
传感器:-30~+60℃(常温型)
        -30~+160℃(高温型)
防护等级
转换器:IP52 传感器:IP68
传感器电缆长度
6m
充电和工作电源
AC220V 内置12V锂电池
转换器外形尺寸(mm)
手持式:235×130×95
转换器重量
手持式:0.8Kg
传感器重量
标准型传感器:0.3Kg/支  微型传感器: 0.15Kg/支





1个  体积:210×90×30mm,工作温度:-20~60℃,测量精度±1%
2只  带磁性,体积:64×35×32mm,工作温度:-40~110℃,测量范围:DN50~DN1000mm
2根  长度:5m,用于连接超声波流量计主机和传感器.
1个, 长度:1m,用于给手持式超声波流量计充电
 1个  体积:456×355×133mm,适用于野外、井下等恶劣环境.
主机 JD-TUF-2000H
中型传感器TM-1
超声波专用电缆
电源适配器
高强度防护箱
2根  长度:3m,最大拉力:100kg,用于非磁性管道捆绑传感器.
1个  长度:5m,用于测量管道周长或两个探头间的安装距离.
长度1m,用于将存储在数据记录器中的数据传到计算机中
1本
1瓶  重量:110g,用于超声传感器和管壁间超声波信号传播.
拉紧器
卷尺
数据线
说明书
超声波专用耦合剂

 可选配的传感器

手持式超声波流量计
手持式超声波流量计
手持式超声波流量计
小型传感器TS-2(带磁性)
DN15~DN100mm
-40℃~110℃

中型传感器TM-1(带磁性)
DN50~DN1000mm
-40℃~110℃
中型传感器TL-1(带磁性)
DN300~DN6000mm
-40℃~110℃
手持式超声波流量计
手持式超声波流量计

高温小型传感器HTS-1
DN15~DN100mm
-40℃~160℃
高温中型传感器HTM-1
DN50~DN1000mm
-40℃~160℃



 可选其它配件

型号:TT100,精确测量管道壁厚,提高测量流量精度,测量范围: 1.2~225.0mm ,测量精度:±1%H±0.1mm,H为被测物厚度。
2根  长度:5m,用于连接超声波流量计主机和传感器.
2根  长度:3m,最大拉力:100kg,用于非磁性管道捆绑传感器.

超声波测厚仪

加长信号电缆
加长拉紧器



传感器:

手持式超声波流量计 标准S型传感器
(带磁性)
适用管径:Φ15~Φ100
流体温度≤110℃
手持式超声波流量计 标准M型传感器
(带磁性)
适用管径:Φ50~Φ700
流体温度≤110℃
手持式超声波流量计 标准L型传感器
适用管径:Φ300~Φ6000
流体温度≤110℃
手持式超声波流量计 标准π型管段式传感器
适用管径:Φ15~Φ80
流体温度≤110℃
整体测量精度±0.5%
手持式超声波流量计
手持式超声波流量计
适合于钢管
(一般适用于管径是适用
于管径是Φ100以上的管道)

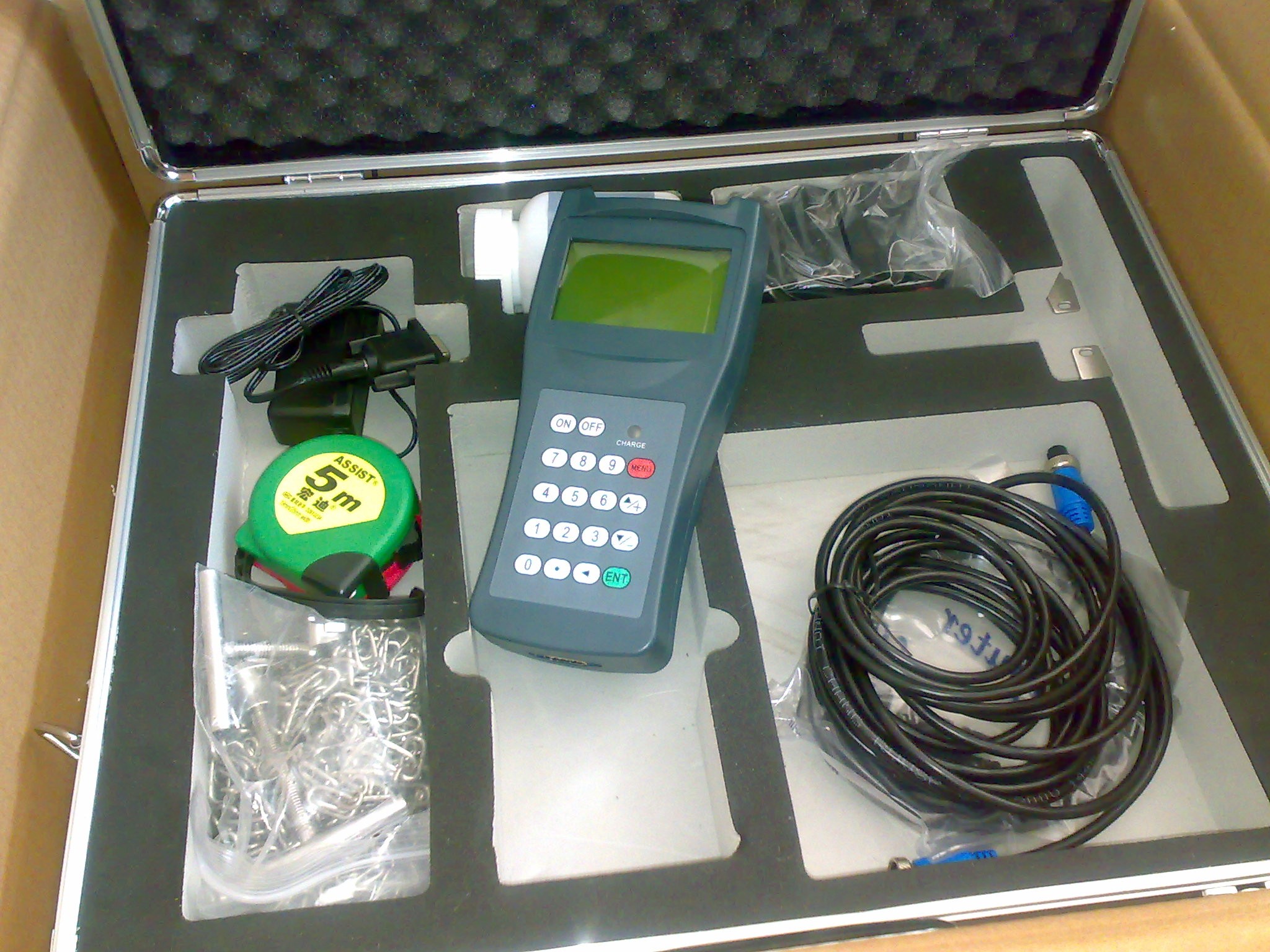

仪表标配件




手持式超声波流量计
手持式超声波流量计
高强度防护箱(防尘、防水、抗冲击)
高强度防护箱(防尘、防水、抗冲击)
手持式超声波流量计
手持式超声波流量计
手持式超声波流量计
手持式超声波流量计
超声波专用信号电缆5m×2
电源线(便携)
超声波专用耦合剂
数据线(手持)
1个  长度:3m,用于测量管道周长或两个探头间的安装距离.
2卷  长度:30m
手持式超声波流量计
手持式超声波流量计
卷尺 3m
热敏打印纸 30m×2
拉紧器 3m×2
电源线(手持)
