气体涡轮流量计

一、概 述
        JD-LWQ型气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
二、产品特点
   ·优质合金涡轮，具有更高的稳流和耐腐蚀作用
   ·进口优质专用轴承，使用寿命长
   ·计量室与通气室隔绝，保证了仪表的安全性
   ·流量范围宽(Qmax/Qmin≥20:1)，重复性好，精度高(可达1.0级)，压力损失小，始动流量低，可达0.6m3/h
   ·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
三、仪表分类
    1．按仪表功能分类HWQ系列气体涡轮流量计可分为3大类，即：
       气体涡轮流量传感器/变送器
       智能一体化气体涡轮流量计
       智能温压补偿一体化气体涡轮流量计
    2．功能说明

■ 气体涡轮流量传感器/变送器
	该类涡轮流量计产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA)；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
按照不同的输出信号，该类产品可分为JD-LWQ-N-□型和JD-LWQ-A-□型
JD-LWQ-N-□型 JD-LWQ-A-□型 显示方式 无现场显示 无现场显示 信号输出 三线制脉冲输出，高电平≥8V，低电平≤0.8V 工况4-20mA 供电电源 12或24VDC 24VDC 防爆等级 ExdIIBT6 ExdIIBT6
应用场合：可作为工况流量信号的采集仪表，将流量信号远传至上位机

■智能一体化气体涡轮流量计
	一体化智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为JD-LWQ-B-□型和JD-LWQ-C-□型。
JD-LWQ-B-□型 JD-LWQ-C-□型 显示方式 同时显示工作状态下的瞬时流量、 总累积流量 同时显示工作状态下的瞬时流量、 总累积流量 信号输出 无 工况4-20mA、工况脉冲 供电电源   3V锂电池供电 (连续适用4年以上) 24VDC外供电 防爆等级 ExdIIBT6 ExdIIBT6
应用场合： 1.在温度、压力相对稳定的工况现场，作为工业控制仪表 2.在温度、压力相对稳定的工况现场，用户可根据仪表示值气体方程自行运算到标况流量。

■智能温压补偿一体化气体涡轮流量计
	JD-LWQ-D型气体涡轮量计内置温度、压力传感器和智能流量积算仪，通过微处理单元对实时采集的流量、温度、压力信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，然后将标准状态下的体积流量直观的显示出来。
※标准状态流量(标况流量)：指在20℃、生活大气压下的气体流量
显示方式 同时显示标准状态下的瞬时流量、日累积流量、总累积流量 以及温度、压力、电池电量等数据 信号输出 标况4-20mA、工况脉冲信号、标况脉冲信号、IC卡信号、RS485通讯协议 供电电源   采用内置锂电池和外供24VDC双供电方式，当用户不需要任何信号 输出功能时可不用对仪表24VDC外供电，仪表自动切换到 内置锂电池供电，电池电量可连续工作3年以上。 防爆等级 ExdIIBT6
应用场合：精确计量或贸易结算

1.基本参数：

表1

2.测量范围及工作压力

表2

选型说明
        用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
        为使流量计的使用性能最佳，流量计的使用流量范围应在(20%～80%)Qmax范围内比较合适。
        流量计出厂时的信号输出方式：工况脉冲信号输出(三线制)、标准流量信号(IC卡)输出或RS-485通讯输出。若要求有其它输出功能，请在订货时说明。

表3

例：选用一台不锈钢材质，温压补偿一体化气体涡轮流量计来测量氧气，用户工况测量范围为3-50m3/h,型号为：HWQ-D-40W1/S/S/A

安装尺寸：

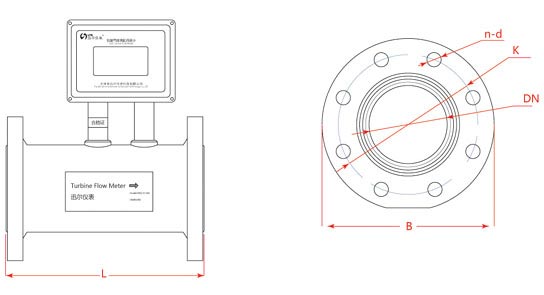

流量计外形如图所示，具体尺寸见表6

  注：图1所示为温压补偿型仪表外形。
        同口径所有型号仪表传感器部分尺寸一致。

表6

质量承诺:

      淮安金鼎自动化仪表有限公司的所有产品都经过了严格的生产把关、质量检验和高标准的质量认证。对于在公司生产经营过程中所出现的配送和产品质量问题，我公司都将本着认真负责、长远合作的态度积极妥善解决。

产品质保承诺：

1. 我公司所售出产品的质保期为自售出之日起18个月。对于在产品质保期内出现的产品质量问题我公司将免费予以维修(不包括使用不当或人为损坏所产生的产品质量问题)，或直接给客户予以更换。
2.  对于超过质保期的产品，我公司将负责维修，但会酌情收取配件费和维修费。
3.  对于由于用户使用不当或人为损坏等原因造成产品故障，我们将尽力维修，并酌情收取配件费和维修费。
4.  产品维修时,如需要更换配件、加收配件成本费时将事先征得用户同意。故障表修复后，我公司会将维修后更换下来的配件返还给客户。

企业经营策略：
         有竞争力的价格策略；着眼长远的产品质量和优质服务
         我公司采取产品薄利多销(产品价格力求在同行业中做到最低)、质量确保(提供18个月的产品质保期)的经营方针，让您的公司在获得低价格的同时获得优质的产品。

产品服务：

1. 厂家生产，现货供应，交货迅速；
2. 产品由快递公司(EMS、申通、中铁、汽运)交至客户,交货方便；
3. 产品提供18个月质保期,免除您的后顾之忧；
4. 产品可以采用贴牌的方式；
5. 我公司也可以提供中性说明书和中性包装由客户自己进行贴牌。

        为保障广大客户的利益，维护我公司的良好信誉，我们将对您的一切投诉和意见认真对待，并尽快将处理结果反馈给您，热诚欢迎欢迎广大客户对我公司的产品、经营和服务质量进行监督。

气体涡轮流量计【安装示意图】

气体涡轮流量计【选型提示】
　　选购气体涡轮流量计需详细确定以下参数：管道管径，测量介质，工作温度，压
　　力(工作状态或标准状态)，安装方式(管道式或插入式)，供电电源(12V、24V或电池
　　供电)，输出方式(4-20mA、脉冲输出或485通迅)，最大流量(工作状态或标准状态)，
　　需不需防爆，法兰连接型要不要带配对法兰。
