内藏式孔板流量计
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px



孔板差压式流量计是一类历史悠久、用量最大的流量计。以节流装置作为检测件的差压式流量计则是其中最广泛应用的一类流量计。我们称之为节流式差压流量计,它应用范围之广至今尚无任何一类流量计可与之相比。所有单相流体,包括液、气、蒸汽等皆可测量,部分混相流体,如气固、气液、液固等亦可应用,一般工业生产过程中的管径,工作状态(压力、温度)皆可测量。为适应广泛的使用需要,节流件检测装置有数十种之多。标准节流装置(孔板、喷嘴)是全世界通用的,并得到国际计量组织的认可(IS05167),使得它无需实流校准而可预估流量与输出信号的关系及测量误差。在全部流量计中是唯一的。

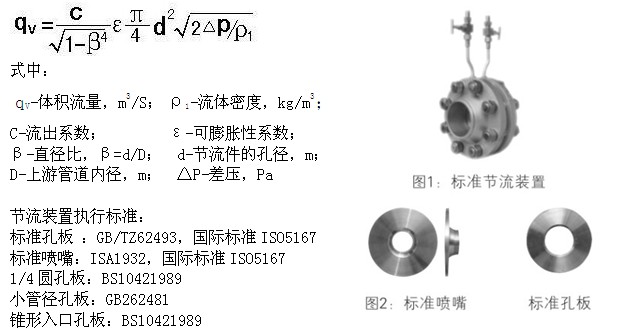

节流式差压流量计是根据流体通过节流装置,使部分压力能转变为动能产生差压信号的原理而工作的。节流式差压流量计由节流装置和差压变送器组成。





三、节流装置的分类

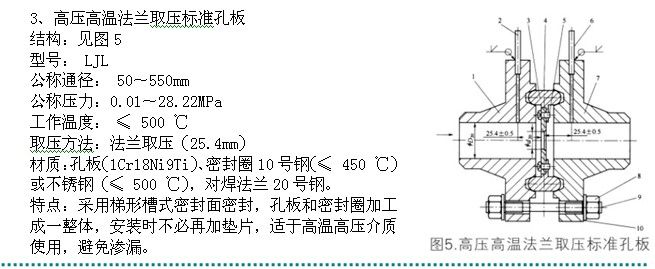

1、标准节流装置

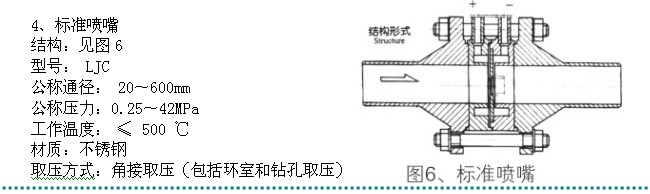

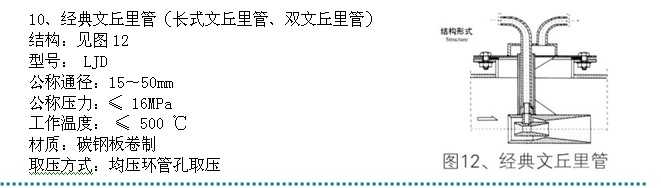

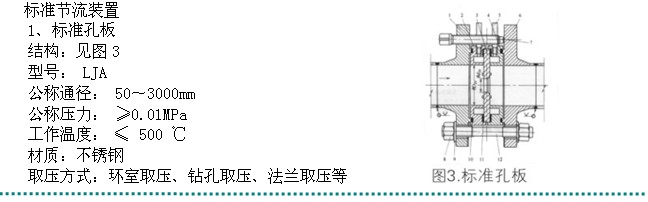

标准孔板/标准喷嘴/文丘里管/文丘里喷嘴

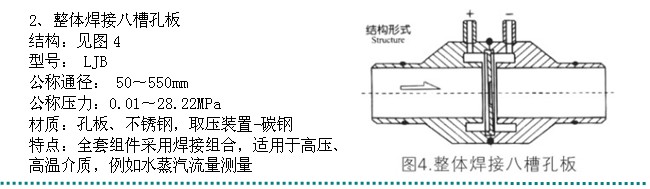

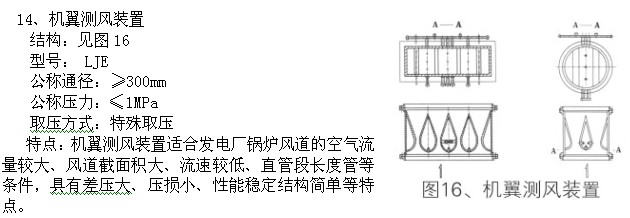

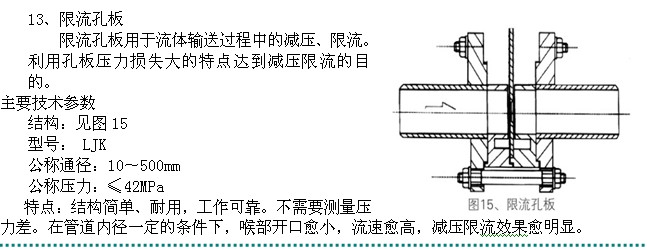

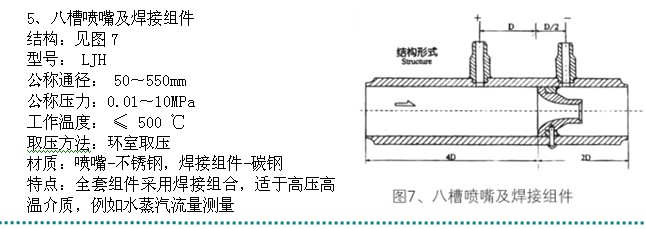

2、非标准节流装置

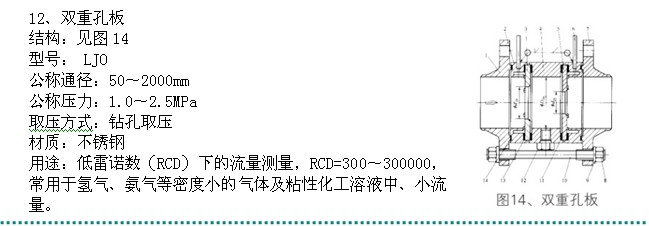

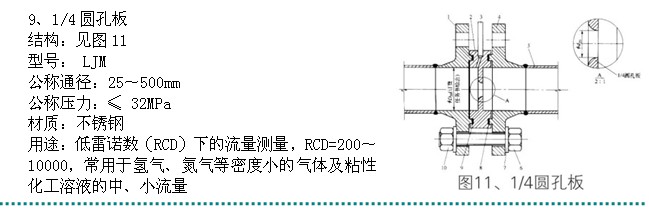

1)低雷诺数用 1/4圆孔板,锥形入口孔板,双重孔板,双斜孔板,半圆孔板等;

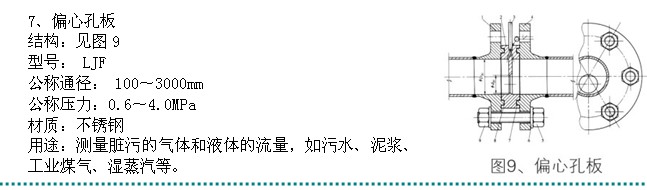

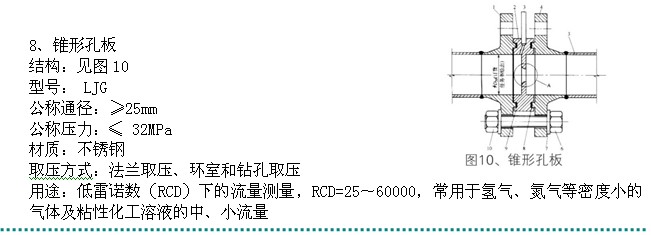

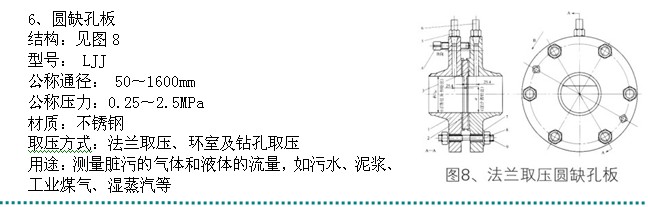

2)脏污介质用 圆缺孔板,偏心孔板,环状孔板,楔形孔板,锥形孔板,弯头节流件等;
3)低压损用 罗洛斯管,道尔管,矩形文丘里管,通用文丘里管,双重文丘里喷嘴,Vasy管等;
4)小管径用 小于50mm节流件,整体(内藏)孔板等;
5)端头节流装置 端头孔板,端头喷嘴,Borda管等;
6)宽范围度节流装置 变压头变面积孔板(线性孔板);
7)脉动流节流装置;
8)临界流节流装置;
9)混相流节流装置。



1、适应气体、液体等多种流体,水、空气、蒸汽、天然气、煤气、油品等。从高温高压流体到低温、负压流体,适应范围最广。
2、结构简单、牢固,使用寿命长。
3、性能稳定,工作可靠,配各种功能的差压变送器,可满足不同用户的需求。
4、安装、使用、维护方便。
5、无需实流校验,对气体流量、大口径流体流量,尤为重要。

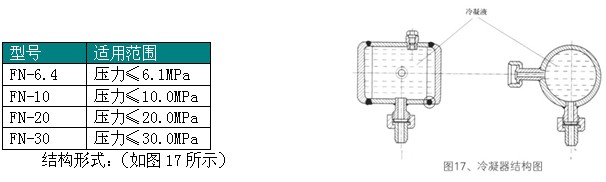

1、冷凝器
为了防止高温介质对差压变送器造成损坏,需在节流装置和差压变送器之间的导压管上装上冷凝器,以达到保护差压变送器的目的。
型号及使用范围

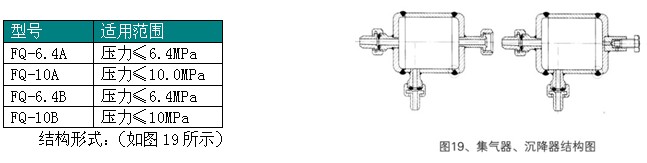

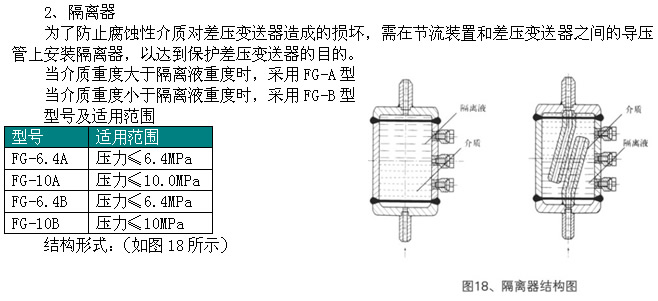

3、集气器、沉降器
当被测介质为液体时,为了防止在引压管中有气体存在而影响测量,一般需在引压管线的最高部位安装集气器,以定期排放引压管内的气体,达到提供测量精度的目的。(FQ-A型)
当被测介质为气体时,为了防止在引压管中有气体存在而影响测量,一般需在引压管线的最低部位安装集气器,以定期排放引压管内的气体,达到提供测量精度的目的。(FQ-B型)
型号及适用范围

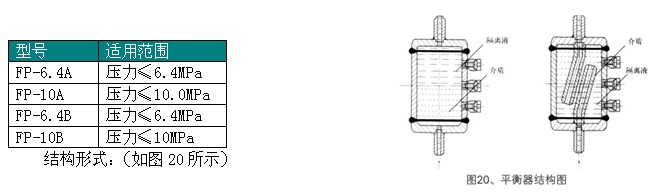

4、平衡器
测量开口容器或低压容器的液位时,采用单层平衡器;
测量锅炉水鼓水位时,采用双层平衡器。















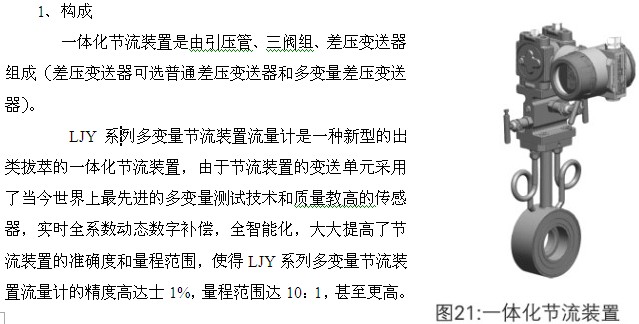

多变量测量技术是指二线制变送器带有同时工作的多只传感器,并以现场总线通讯协议输出多个测量结果。V系列差压式质量流量变送器功能相当于三台现场变送器和流量积算仪之和。LJY系列可同时测量差压/压力/温度,经微处理器补偿和运算后,通过叠加在二线制4-20mA上的Hart通讯输出。由于Hart协议可同时输出多个参数,使用户可以在多个测量值中选择所需的输出。如:瞬时/累计的质量流量、静压、差压、流速、密度、温度。
2、技术指标:
精度:士1% 供电电源:DC15V~45V
二线制,4~20mA输出(Hart) 其余见差压变送器指标
3、优点
配普通差压变送器的优点:
 成本优势:
配普通差压变送器,可输出与流量成平方关系的4~20mA信号,然后送往计算机或流量积算仪开方积算流量。
更少的开关阀门及管件,节省安装成本。
在冬季不需进行伴热来防冻。

配多变量变送器的优点:
配多变量变送器,本体即可显示瞬时积累流量,并可进行温压补偿、流量积算。并可4~20mA输出。
 精度优势:
实时全参数动态数字补偿技术:实现温度补偿功能,是LJ节流装置的基本功能。这一点普通流量积算仪也可实现,不同的是LJ节流装置使用的是实时全参数动态数字补偿,而非普通积算仪的映射式参照修正。
 功能优势:
由于采用多参数及Hart通讯,用户可以通过一台仪表测量多个参数,装在现场的LJ节流装置可以在控制室用PC远程操作,也可以在便携状态下接入手操器调整。同时LJ节流装置的现场按键模式使用户可在现场直接按键设定。
LJ节流装置集成了流量积算仪的关键功能,简化了DCS或二次表的补偿运算工作。在使用4-20mA作为传输信号时,DCS或二次表仅需具备累计/报警/记录/供电功能即可,在使用Hart作为传输信号的系统中,还可以持续跟踪监测变送器的第二/第三/第四度量。
 成本优势:
一台LJ节流装置可输出流量/压力/温度多个变量变送器,可节省采购成本。
更少的变送器,更少的布线,更少的开关阀门,节省安装成本。
变送器直接输出瞬时或累计流量,简化流量积算的系统资源,接DCS更方便,节省系统成本。
可根据具体需要订制程序,提高软件附加值,不必采购二次表,节约硬件成本。

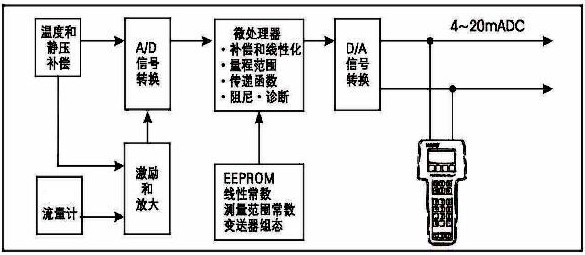

4、一体化LJ节流装置原理图






5、多变量变送器技术指标
电源 供电范围:DC15V~45V
输出
输出信号:二线制,4~20mA输出(Hart)(用户可选择输出绝对压力、温度、瞬时和累积流量)
输出信号极限:lmin为3.5mA,可组态标准设置lmin为3.8mA,lmax为20.5mA。
报警电流:lmin为3.5~4mA可组态,标准设置3.6mA,lmax为20~22.5mA可组态,标准设置21mA

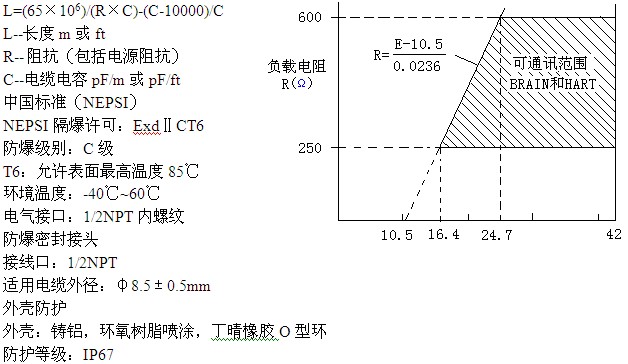

通讯距离:用多芯双绞线的最大通讯距离为1.5Km,通讯距离因电缆类型而异,可用下述公式确定 电缆长度:
