明渠超声波流量计
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px

明渠超声波流量计

JD-MZ /LMC/UF-98M 超声波明渠流量计、巴歇尔槽流量计

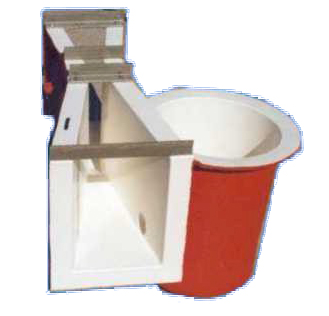

                                                                      超声波探头+巴歇尔槽

明渠流量计


特点:
1:物理全封闭探头:物理无缝隙全封闭探头、据有防水防雨防尘防雷等明显优势,更适应在野外等恶劣场合使用
2:全中文人性化液晶显示:全中文12864点液晶显示,在显示页面能同时显示水位高度、顺时流量、累计流量、发射波状态、液位显示图、继电器开启状态、环境温度,输出电流等参数,只需要看一个页面就能了解到所有的信息。
3:灵活的测量模式:时时液位与距离两种测量模式,并可以灵活设置参考位置,让流量更直观
4:多样的测量时间相应速度:根据不同现场环境可选择快速,中速,慢速,大大的提高了明渠流量计的稳定性与精度。
5:参数锁定功能:调试好参数以后,可以锁定键盘,防止别人任意调动已经设置好的参数。
6:参数设置更简单:无需以往明渠流量计复杂的参数设置,我们的软件做到了内部完全智能化,三角堰直接安装直接使用,矩形堰只需要选择堰道口宽度,巴歇尔槽只需要设置c值与n值

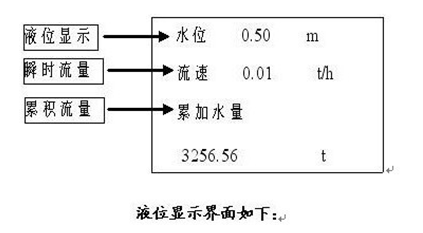

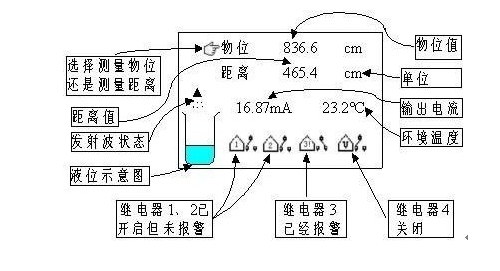

流量显示界面如下:



用途
与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。
由于本公司仪表采用超声波穿过空气,以非接触的方法测量。因此在粘污、腐蚀性液体情况下,比其他形式的仪表具有更高的可靠性。

一、原理:
JD-LMZ/LMC/UF-98M/超声波污水明渠流量计是根据特定形状的流道,保证一定液位高度可得知流量大小;选用巴歇尔槽作为特定流道,测量精度高,安装方便。

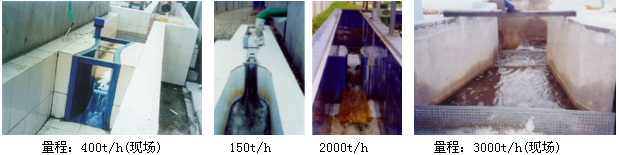

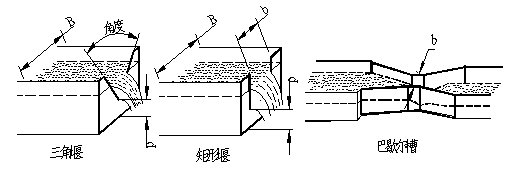

常用的量水堰槽有,直角三角堰、矩形堰和巴歇尔槽:

简介:
LMZ系列超声波明渠流量计是用于测量企业自流管(渠)道污水排放计量的新型流量仪表,简称“污水流量计”。它广泛用于石油、化工、纺织、制药行业的污水排放计量,是城市污染防治和环保部门监控污水排放的必要仪表之一,也是水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波测位、微电脑处理、数字显示等技术,能在较恶劣的环境下安装、自动计量,具有较高的可靠性和较强的抗干能力。安装维护方便,读数简捷。

原理:
LMZ明渠流量计是根据特定形状的巴歇尔计量槽/堰板计量槽,保证其一定液位高度,得知一定流量,选用巴歇尔槽/堰板计量槽作为特定流道,测量精度高,安装方便,传感器测量出液位高度,通过89C52系列单片机处理得出瞬间流量和累计流量值,流量可用下式表示:
Q=KHn
Q:瞬间流量(t/h) K:流量常数
H:液位高度 n:n次方值
瞬间流量经累计积算处理得出累计流量。

应用区域:
由于明渠流量计非压力流的特点,被广泛应用于污水排放口,适用于化工、冶金、环保、制药等各类企业污水的测量和控制。





主要技术参数:
量程:20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度:1.0级
显示仪表温度:0℃~50℃             介质温度:0℃~+60℃
传感器温度:-30℃~+60℃             压力:自由流
流道形式:巴歇尔槽/三角堰板/矩形堰板       防护等级:IP65
供电电源:220VAC 50HZ              前直段:1~3米
显示:双窗口,8位LED累计流量和4位LED瞬间流量   消耗功率:≤15W
巴歇尔槽明渠尺寸要求:



型   号

适用渠道(宽×高)mm

最小流量(t/h)

最大流量(t/h)

LMZ—20

≥200×250

0.32

20

LMZ—50

≥250×300

0.65

50

LMZ—150

≥300×500

2.77

115

LMZ—400

≥400×650

5.40

400

LMZ—900

≥600×800

9.00

900

LMZ—1500

≥840×1000

12.6

1500

LMZ—3000

≥1200×1000

45.0

3000

LMZ—5000

≥1680×1100

108.0

5400

LMZ—8000

≥1920×1100

126.0

7200



三角堰板/矩形堰板明渠尺寸要求:





型号规格

最大流量(t/h)

适用渠道(宽×深)

最高水位(mm)

LMZ-Y-50

50

≥400×350

277

LMZ-Y-80

80

≥500×470

390

LMZ-Y-150

150

≥600×570

484

LMZ-Y-250

250

≥800×650

540

LMZ-Y-500

500

≥800×650

510

LMZ-Y-800

800

≥800×850

655

LMZ-Y-1000

1000

≥1000×850

707



常用规格堰板明渠流量计尺寸:




型号规格

B

H

P

P1

LMZ-Y-50

480

400

160

-

LMZ-Y-80

580

460

160

-

LMZ-Y-150

680

520

240

-

LMZ-Y-250

880

600

280

-

LMZ-Y-500

880

680

-

250

LMZ-Y-800

880

880

-

300

LMZ-Y-1000

1080

880

-

350






土建安装:
在安装前首先察看地形,进水口必须高于出水口,确保有水位差,出水畅通,这是成功安装巴歇尔槽明渠流量计的关键。

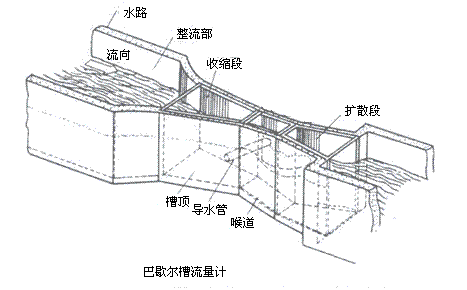

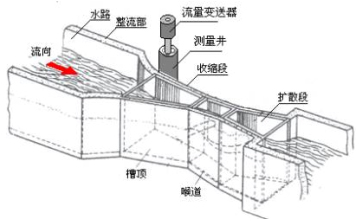

巴歇尔计量槽模拟图


常用型号规格明渠流量计安装尺寸(单位:mm)




型号

B

L

L1

L2

H

LMZ-20

300

650

1500

1000

250

LMZ-50

380

750

2000

1500

300

LMZ-150

450

900

2500

1800

500

LMZ-400

600

900

3000

2000

700



安装巴歇尔槽的最关键点:
必须保证巴歇尔槽下游有水位差,排放畅通,不会积水
智能流量显示仪:
智能流量显示仪是我厂开发的新产品,CPU是采用AT89C52微处理器,在通用软件支持下,能同时对累计流量和瞬间流量进行显示。

主要特点:
(1)仪表可同时显示累计流量和瞬间流量。
(2)可输出标准电流信号4~20mADC.
(3)断电数据保护功能,数据保留时间十年。
(4)可带打印输出,定时打印功能(选配)
(5)可输出累计流量值的脉冲信号(选配)

主要技术指标:
(1)输入信号:电流
(2)供电:220VAC、50HZ、功耗≤10w
(3)环境温度:0~50℃相对温度:≤85%
(4)安装尺寸:盘式结构
(5)仪表尺寸:160×80×130mm
开孔尺寸:152×76mm

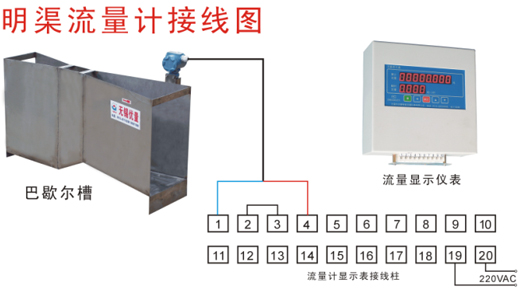

接线:

一体型的巴歇尔槽带有RVV护套信号导线20米,如距离较远,用户可自行接长,距离一般在2000米以内,否则应做实地连线试验。

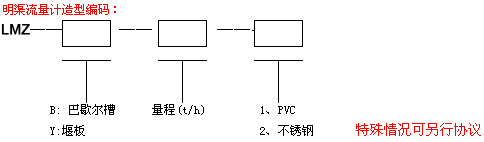

订货须知:
在订货时用户必须根据具体测量条件和现场情况进行正确选型:

订货时须注明:
1、被测介质的名称。
2、上限流量和常用流量。
3、明渠的长、宽和深度尺寸。
4、进水口和出水口的落差。
5、输出信号和种类。
6、其他需要说明的特殊要求。




 流量传感器 LMC系列 采用超声波式传感器 LMZ系列 采用静压式传感器
全密封制作,防腐防潮。能够适用于各种介质的测量,更可用于低功耗测量。 电子式探头适用于有风、水蒸气、泡沫或者涡流的环境;超声波探头适用于腐蚀性化学物质、悬浮物和油脂存在等苛刻的环境使用。

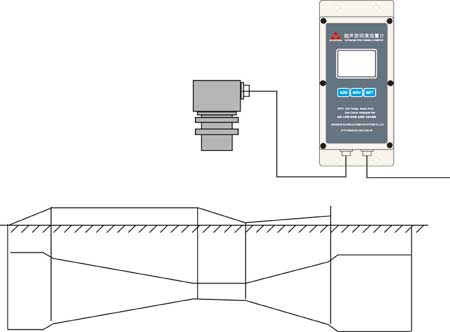

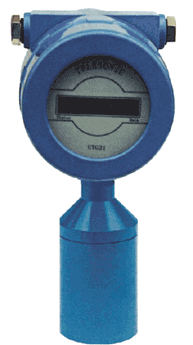

一体化超声波明渠流量计



水位测量范围(m): 0~3.0m
盲区m: 0.3m
整机测量精度±F.S.: 系统误差±3‰
流量测量范围: 取决于堰/槽最大为999999m3/h
工作温度℃: -20℃~+60℃
最小水位分辨mm: ±1mm
信号输出: RS485,4~20mA,脉冲输出
供电电源: DC24V /150mA ;AC220 /100mA
防护等级: IP65





量程:250t/h
超声波明渠流量计



量程:30t/h
三角堰明渠流量计




量程:150t/h
窨井三角堰明渠流量计

优点:
1、大量污水泡沫不影响其正常测量
2、适合空间宽敞的渠道
3、免调试
优点:
1、适合空间狭小的小流量渠道
2、污水泡沫不影响其正常测量
3、免调试


优点:
1、适合空间狭小的窨井水泥管道
2、大量雨水和污水时也不损坏探头
3、水泥管道无水位差,也能安装

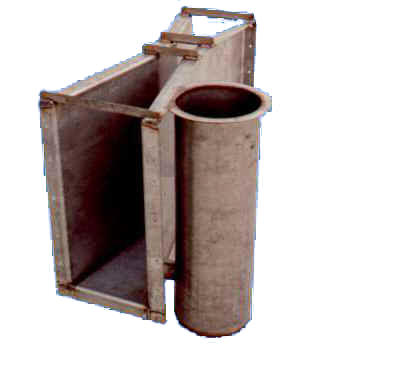

巴歇尔槽:
