管道式超声波流量计
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px

管道式超声波流量计

JD-TDS-100G管段式超声波流量计的详细资料:



适用介质:
   1、 饮用水、河水、海水、地下水、冷却水、高温水、污水;
2、 润滑油、柴油、燃油;
3、 化工液体;
4、 其他均质流体。
适用管道:
1、 普通金属管道如:碳钢、不锈钢、铸铁、铜、铝等;
2、 其他非金属管道如:PVC、PR、玻璃钢、水泥等管道。
                管道式超声波流量计
正确选型:
  请提供以下数据:
1、 介质名称
2、 最大流量(Qmax)、最小流量(Qmin)
3、 最高工作压力
4、 最高/最低工作温度
5、 管道材料、外径及壁厚
6、 其他特殊要求
转换器:
                           流量变送器                                         流量模块
                                          流量变送器 流量模块


测量精度

 ±1.0%

重 复 性

 0.2%

流速范围

 0~32m/s(流速分辨率0.001m/s)

工作电源

 流量变送器和流量模块24VDC(带隔离)

功    耗

 工作电流50mA

显    示

 正、负累积量、瞬时流量、流速、累计工作时间、日期、工作状态错误代码、

超声波信号强度与质量

操    作

 可通过磁棒(流量变送器)或按键(流量模块)操作显示数据;

通过RS-485通讯连接专用二次仪表,可以远程设置参数和显示流量计数据,

传输距离可达1000米以上。

输入信号

 3路4-20mADC模拟输入(选配)

2路三线制Pt100电阻信号输入(选配)

输出信号

 标配隔离RS-485输出

两路隔离型可编程OCT输出(选配)

可扩展1-3路4-20mA输出(选配)

软件升级

 可通过E-mail传送来的代码文件实现软件升级

定量控制

 可编程内置定量控制器,可以使用外部输入信号或者MODBUS指令启动

数据记录

 可记录前64天、前32个月、前2年累积流量和工作状态,可记录前16次上、

断电时间和流量,并可实现自动或手动流量补加

断电保护

 断电10万小时数据不丢失

防护等级

 流量变送器IP68,流量模块IP63,二次盘装操作仪表IP63



  传感器

    JD-TDS-100G管段式传感器是采用法兰或快速活接头将传感器与被测管路直接连接的一种测量方式,该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题,具有测量精度高,稳定性好,免维护等特点。
                   卫生型传感器                     π型管段式传感器                                  标准管段式传感器
                          卫生型传感器                           π型管段式传感器 标准管段式传感器

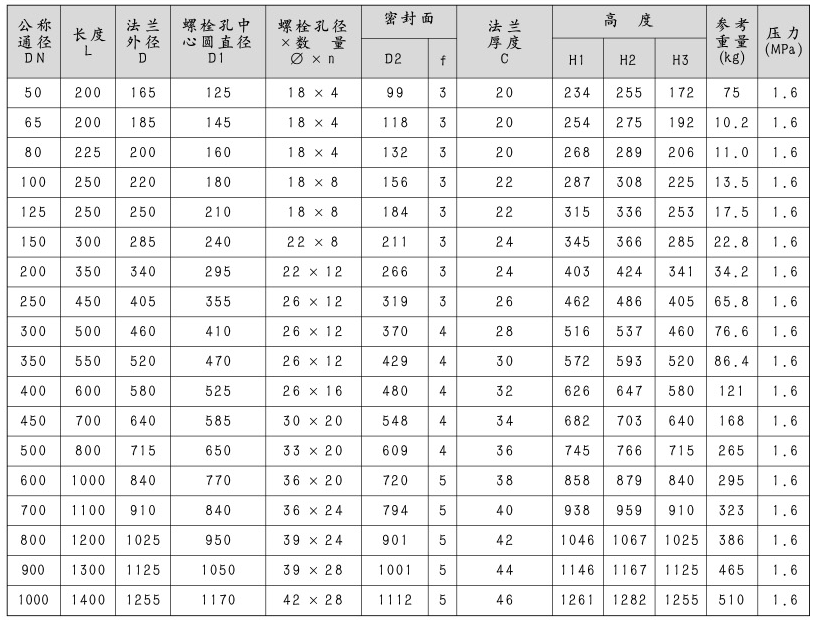

技术参数

卫生型传感器

π型管段式传感器

标准管段式传感器

适用主机

一体式、分体式流量变送器或流量模块

适用管径

DN15-DN100

DN15-DN40

DN50-DN1000

材  质

不锈钢

碳钢(不锈钢选购)

工作频率

 1MHz

连接方式

快速接头连接

法兰连接

法兰连接

适用温度

 -40-160℃

标  定

 整机在线标定

防护等级

 IP68(可浸水工作,水深≤3米)

介质种类

 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体

介质浊度

 ≤10000ppm且气泡含量小

信号电缆

 SEYV75-2型四芯专用屏蔽电缆,可加长到500米,布线时电缆应外加金属套管以增加抗干

扰性,并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源



管道式超声波流量计

管道式超声波流量计

注意!
长期的现场应用经验告诉我们,超声波流量计使用当中出现的问题,80%以上是由于选型不当造成的,所以请提供详细的技术数据,我们将向您提供最适合的产品。
