超声波水表
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px

超声波水表

JD-BYW超声波水表





    超低功耗超声波流量计(简称超声波水表)采用超声波时差原理来计量圆管内液体的流量。淮安金鼎仪表公司BYW系列超声波水表采用工业级电子元器件,依靠电池供电,无机械转动,无磨损,无压力损失,是一种全电子的工业用水表。超声波水表具有精度高、可靠性好、价格低、使用寿命长等优点。可完全替代其它类型的水表。

【JD-BYW超声波水表简要说明】
●极低的始动流量,最低可测流速达0.01m/s
●超低功耗设计,功耗小于0.00055W
●电池供电可连续工作6~10年
●采用超声波传感器,无机械转动部分,10年免维护设计
●双向流量均可测量
●测量管段模具铸造,保证无泄漏
●测量精度±1%、±2%、±3%可选

超声波水表技术参数】
●测量原理:超声波时差原理,采用低电压多脉冲发射电路,双平衡抑制噪声接收电路。
●测量介质:水及其它液体,悬浮物含量<10g/l,粒径<1㎜,液体充满管道。
●管径范围:DN15-1000mm全系列不同管径用户可选
●管段长度:按普通水表规格尺寸设计
●测量周期:默认3秒,1~31秒用户可选。
●适用温度:环境温度-40℃~80℃(LCD显示器-25℃~60℃)
●精确度:±1%、±2%、±3%可选
●重复性精度:优于±0.5%
●传感器:高温耐磨陶瓷传感器,适用介质流体温度-40℃~160℃
●防护等级:IP68,压铸铝仪表壳,水下2米正常工作
●接口输出:RS232、RS485标准配置
           4-20mA、M-BUS、GPRS、CDMA、GSM短消息可选配。
●供电方式:单节3.6V锂电池可工作6年,选配电池可工作十年以上,电压2.6V时工作正常工作
           有源4-20mA供电(两线制),无需电池即可正常工作
           RS232输出时主机切电工作,无需电池即可正常工作
          RS485输出时需要外加5V电源,无需电池即可正常工作

JD-BYW超声波水表性能参数:





项   目
性  能  参  数
测量介质
水、海水、酸碱液等较纯净的单相液体
额定压力
1.6MPa
显示方式
俯视、平视可选
累积流量
具有正、负双向流量累积器
测量准确度
单声道
双声道
2级
1级
信号输出
4~20mA电流环输出
累积脉冲输出
数据接口
RS232;  RS485;
M-BUS(可选)
显示内容
累积流量、瞬时流量、运行时间、日期、时钟等。
供电方式
高能锂电池(可工作6年以上)、
直流电源、电流环、M-Bus、
RS232窃电
数据存储
可存储前18~35个月的历史数据(月累积量、工作时间等),断电后数据不丢失。
环境温度
-25℃~55℃(表头)
介质温度
0.1℃~50℃
公称直径
DN15~DN300
(长度与旋翼式或螺翼式水表相同)
防护等级
IP68



流 量 范 围 :


公称直径
(mm)
Q4
最大流量
Q3
常用流量
Q2
分界流量
Q1
最小流量

始动流量

累计流量
(m3/h)
最大读数(m3)
最小读数
(m3)
15
2
1.6
0.026
0.016
0.002
99999999
(1亿)
0.0001
20
3.1
2.5
0.04
0.025
0.002
25
5
4
0.06
0.04
0.004
32
13
10
0.16
0.1
0.01
40
20
16
0.26
0.16
0.012
50
78.78
63
0.33
0.13
0.013
65
100
80
0.63
0.2
0.02
80
单声道
125
100
1.6
1.0
0.08
双声道
125
100
0.63
0.25
0.025
100
单声道
200
160
2.56
1.6
0.13
双声道
200
160
1.0
0.4
0.04
125
单声道
250
200
3.2
2
0.2
双声道
250
200
0.8
0.5
0.05
150
单声道
312.5
250
4
2.5
0.25
双声道
312.5
250
2.5
1.0
0.1
200
单声道
500
400
6.4
4
0.4
双声道
500
400
4
1.6
0.16
250
单声道
788
630
10.0
6.3
0.63
双声道
788
630
6.24
3.9
0.39
300
单声道
1250
1000
16
10
1
双声道
1250
1000
10
6.25
0.625

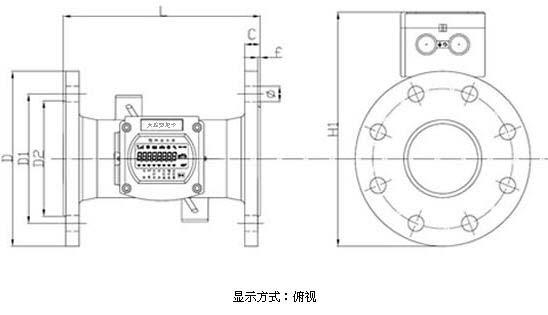

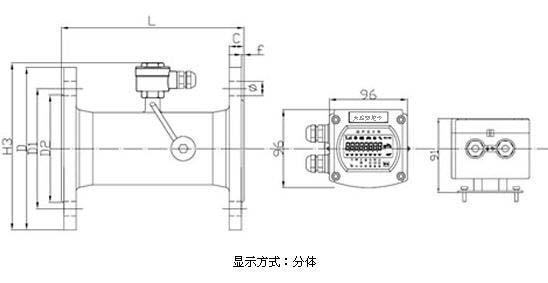

 水表尺寸



公称
直径
DN
等同旋翼式水表长度L
等同螺翼式水表长度L
法兰
外径
D
螺栓孔中心圆直径D1
螺栓孔径×数量
Φ×n
密封面
法兰
厚度
C
高度
压力(MPa)
D2
f
H1
H2
H3
50
280
200
165
125
18×4
99
3
20
234
255
172
1.6
65

200
185
145
18×4
118
3
20
254
275
192
1.6
80
370
225
200
160
18×4
132
3
20
268
289
206
1.6
100
370
250
220
180
18×8
156
3
22
287
308
225
1.6
125

250
250
210
18×8
184
3
22
315
336
253
1.6
150
500
300
285
240
22×8
211
3
24
345
366
285
1.6
200

350
340
295
22×12
266
3
24
403
424
341
1.6
250

450
405
355
26×12
319
3
26
462
483
405
1.6
300

500
460
410
26×12
370
4
28
516
537
460
1.6



注:连接法兰按国家标准:GB2555—81



表2、小口径水表尺寸



公称直径DN
等同旋翼式水表长度L
等同螺翼式水表长度L
压力(MPa)
15
165
G3/4”B
4.0
20
195
G1”B
4.0
25
225
G1/4”B
4.0
32
230
G1/2”B
4.0
40
245
G2”B
4.0
