槽堰式明渠超声波流量计
发布时间: 13/03/04     浏览次数:     大小:  16px  14px  12px

槽堰式明渠超声波流量计

概述

   JD-900系列槽堰式明渠流量计是用于测量自流非满管、开口排放渠道液体流量的仪表。明渠流量计的应用场所有城市供水引水渠、电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业的化工液体、废水排放以及水利工程和农业灌溉用渠道。生产和检定标准依据国家技术监督局《明渠堰槽流量计》检定规程JJG771-1990。


●  供水、引水
●  污水、废水排放
●  水利工程和农业灌溉
●  城市下水
●  化工液体
   工作原理



用于渠道流量测量时,在渠道上安装量水槽堰。量水槽堰的作用是把渠道内流量的大小转成液位的高低。用液位计测量槽堰内的液位,流量转换器(二次表)再按各类槽堰的液位-流量关系计算出液体流量。
       渠道内的流量越大,槽堰内液位越高;流量越小,液位越低。一般的渠道,液位与流量没有确定的对应关系。因为同样的水深,流量的大小,还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装槽堰,由于堰的缺口或槽的缩口比渠道的横截面积小,因此, 渠道上游水位与流量的对应关系主要取决于槽堰的几何尺寸。同样的槽堰放在不同的渠道上,相同的液位对应相同的流量。槽堰把流量转成了液位。


   流量转换器

流量转换器接收液位计输出的液位深度信号,根据槽堰的类型及槽堰尺寸、液位深度与流量的关系式计算出流过槽堰的瞬时流量、累计流量。

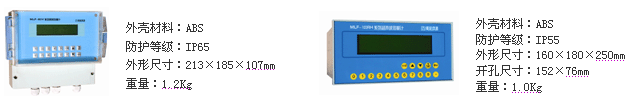

    壁挂式传感器                                             盘装式传感器
●  转换器为中文显示和中文操作菜单
●  数据记录与存储
    可查询前720小时,前365天,前36个月和前十年的流量数据。
●  高精度的数学计算模型适用于标准的或非标准的槽和堰
●   菜单设定槽堰类型
     巴歇尔槽,等宽堰,矩形堰,900 三角堰,无喉道槽,P-B槽。
● 信号输出
   420mA, 累计量脉冲,RS-485,可接入(或嵌入)GSM/GPRS模块实现无线数据传输,可配接打印机。
   液位计

明渠流量计所用的液位计一般采用两种型式,超声波液位计静压式液位计
       超声波液位计
采用超声波回声测距法测量液位,该液位计为智能型非接触式液位测量仪表。具有自动功率调整,增
益控制,温度补偿,采用先进的检测技术和计算技术,提高仪表的测量精度,对干扰回波有抑制功能,保证测量结果的真实。液位计固定安装在槽堰水位观测点上方。探头发射面垂直对准水面。


电源:DC24V
输出:420mA(四线制)RS485
量程:02m,05m010m015m
控制:二路继电器
准确度:0.25%
环境温度:-25℃-55℃
防护等级:IP67
分辨率:1mm
显示方式:16×2 LCD背光
耐腐型一体化液位计
安装开孔尺寸 68mm
外壳材料:高强度工程尼龙(PA6 GF30

    静压式液位计
静压式液位计由压敏元件、不锈钢外壳、连接电缆组成。当液体密度一定时,液位高度与液体压力成正比,测出液体压力便可计算得到液位高度。


测量范围:02m05m010m0100m(电缆式)
准度等级:0.5%
介质温度:-10℃~70
供电电源:DC 1632V
信号输出:420mA(两线制)
防护等级:IP68

外壳材料:不锈钢

超声波液位计不与被测液体接触,适合测量污水、腐蚀性液体。静压式液位计浸入被测液体,适合测量较纯净的固体颗粒较少的水质。


当量水堰槽水位观测点处,水面波动剧烈影响水位测量时,或需要提高水位测量精度时,可以使用静水井。由于连通管的作用,静水井内的水位与量水堰槽内水位相同。要求静水井为方形或圆形,内径大于0.5米。




   量水槽堰传感器



   巴歇尔槽

巴歇尔槽为矩形横断面短喉道槽,由水流方向上游的收缩段、喉道段和下游的扩散段组成。
巴歇尔槽按喉道宽度尺寸分为三种类型:小型槽、标准型槽、大型槽。
巴歇尔槽的流量测量范围0.3335000m3/h。根据最小流量和最大流量确定巴歇尔槽的结构尺寸。由于巴歇尔槽需要嵌入现场的渠道内,所以当流量范围一定时对渠道宽、高最小尺寸有要求。

渠道最小尺寸与流量对应关系表

类型
渠道最小尺寸
(宽×高×长)mm
最小流量
(m3/h)
最大流量
(m3/h)

200×250×700 0.30 20
260×300×800 0.7 50
300×500×950 2.8 115
450×650×1550 5.4 400
600×800×2900 9.0 904


880×1000×2950 12.6 1440
1200×1000×3100 16.2 2300
1300×1100×3100 45.0 3100
1450×1100×3100 90.0 4000
1600×1100×3200 108 4500
1720×1100×3350 108 5400
2000×1100×3400 126 7200
类型
渠道最小尺寸
(宽×高×长)mm
最小流量
(m3/h)
最大流量
(m3/h)


2300×1100×3400 162 9000
2700×1100×3650 288 10800
3100×1100×3800 342 12900
3400×1100×4000 360 14400

4800×1300×7050 576 29800
5700×1600×8300 684 52800
7700×1900×12000 828 90000
9200×2200×13200 1116 136000
10800×2200×13500 1368 17000
12400×2200×14100 1656 203000
15600×2200×15000 2160 270000
19000×2200×16300 2700 335000

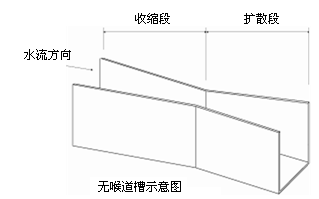

   无喉道槽

无喉道槽是一种由上游均匀收缩段和下游均匀扩散段平面相交、而无平行段喉道的矩形断面槽。
无喉道槽的流量测量范围2.510800m3/h


渠道最小尺寸与流量对应关系表

类型 渠道最小尺寸
(宽×高×长)mm
最小流量(m3/h) 最大流量(m3/h)
1 320×620×1000 2.5 288
2 420×620×1000 5.4 576
3 520×620×1000 7.2 864
4 620×620×1000 10.8 1190
5 620×620×1820 18 1140
6 820×920×1820 36 2920
7 1020×920×1820 57 4430
8 1220×920×1820 72 5940
9 920×1020×2720 49 2600
10 1220×1020×2720 93.6 5300
11 1520×1020×2720 140 8000
12 1820×1020×2720 190 10800

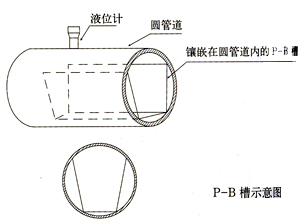

   P-B



P-B槽是镶嵌在圆管道内的横断面为梯形的量水槽,它是把圆管道的一部分进行节流,以测量非满管状态的水流量。



流量测量范围9042000m3/h

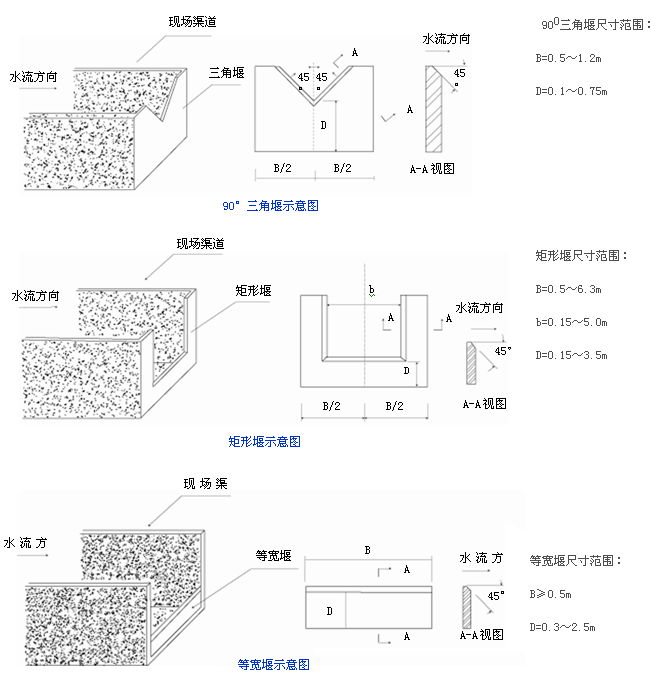

   三角堰  矩形堰  等宽堰
    三角堰、 矩形堰、 等宽堰统称为薄壁堰,薄壁堰是指在渠道中垂直水流方向安装的具有一定形状缺口的薄壁板(档板)。缺口的形状为三角形就称为三角堰,形状为矩形称为矩形堰,无缺口并与渠道宽度相同的称为等宽堰。
900三角堰流量测量范围0.726480m3/h。矩形堰流量测量范围5176400m3/h。等宽堰流量测量范围2.8277000m3/h








  量水槽堰的选型





 当可选多种槽堰时,根据现场的现有渠道土方尺寸,以尽量减小施工量为原则确定某种槽堰。
● 淤泥、杂物沉淀时,应选用巴歇尔槽或无喉道槽。
● 角堰、矩形堰、等宽堰对水流的阻力较大,固体物易于沉积在上游侧,但制作成本较低;巴歇尔槽、无喉道槽水流的阻力小,固体物不易沉积,制作成本较高。
●  水槽堰的材质要根据液体的腐蚀性来确定,一般选用PVC、碳钢、不锈钢。PVC材质具有抗腐蚀能力,但应防止阳光曝晒,防止老化,也不宜用于高温介质。
  量水槽堰的安装




● 水槽堰的中心线要与渠道的中心线重合,使水流进入量水槽堰不出现偏流。

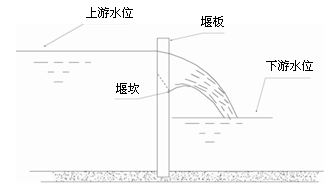

● 的流态要自由流。三角堰、矩形堰、等宽堰下游水位要低于堰坎。
● 水槽堰的上游应有大于5倍渠道宽的平直段,使水流能平稳进入量水堰槽。即没有左右偏流,也没有渠道坡降形成的冲力。
● 量水槽堰安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。使水流全部流经量水槽堰。
  液位计的安装



 量水槽堰的选择首先考虑现场流量范围的大小适合选用哪种槽堰。







       超声波液位计




超声波液位计应安装与量水槽或渠道中央的正上方,保证测量到液位的最低点。最高水面距离传感器底面要大于0.2m



     静压式液位计










静压式液位计固定在支架上放入水中,并距渠底或量水槽底20mm,防止污泥将取压孔堵塞。





    技术参数


90°三角堰
矩形堰
等宽堰 巴歇尔槽
无喉道槽
P-B槽
流量范围
0-6480
m3/h
0-176400
m3/h
0-277000
m3/h
0-335000
m3/h
0-10800
m3/h
90-42000
m3/h
准确度(%)
3.0
5.0
测量液体
水、污水及其他液体
堰槽材质
塑料、不锈钢、玻璃钢、水泥
信号输出

键盘
壁挂式:2 x 8   盘装式:16键
显示器
2 x 10汉字显示,带有背光。
测量功能
流量、累计流量、运行时间。
数据贮存
可贮存前720小时,前365天,前36个月,前10年数据,内容包括流量,累计流量。
环境温度
转换器:-10~45℃
超声传感器:-20~45℃
防护等级
壁挂式传感器:IP65; 盘装式传感器IP52; 超声传感器:IP52。
超声传感器
电缆型号
RVVP3 x 0.3
工作电源
AC220V±10%  DC12-36V  功率1.5W
转换器外型尺寸
壁挂式:213 x 185 x 107mm   盘装式:160 x 80 x 250mm
超声液位传感器
外型尺寸

转换器重量
壁挂式:1.2kg   盘装式:1.0kg
超声传感器重量
1.5kg
